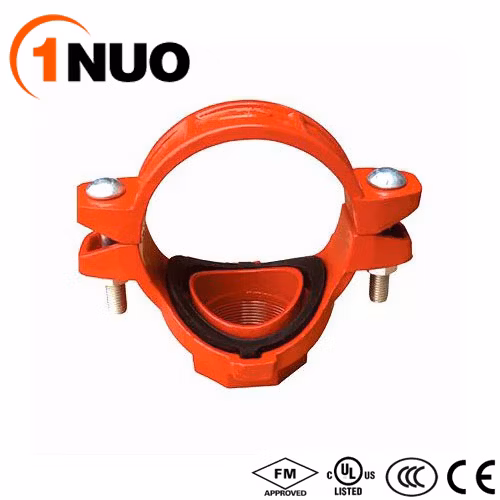

Yinuo Marken-Qualitäts-duktiles Eisen 300psi verlegte mechanisches T-Stück

Bedingung des mechanischen T-Stücks (verlegt)

Nominale Größe mm/in	Rohr O.D mm/in	Funktions-Druck PSI/MPa	Schrauben-Größe	Bemisst mm/in				Cuting Abmessungen des Loches
			Nein. - Größe mm	Ø	A	B	C	mm/in
50*25	60.3*33.7	300	2-M10*55	78	115	58	74	38
2*1	2.375*1.327	2.07		3.071	4.527	2.283	2.913	1.500
50*32	60.3*42.4	300		78	115	58	74	46
¼ 2*1	2.375*1.669	2.07		3.071	4.527	2.283	2.913	1.8
50*40	60.3*48.3	300		78	115	58	74	46
½ 2*1	2.375*1.900	2.07		3.071	4.527	2.283	2.913	1.8
65*25	73*33.7	300	2-M12*60	97	138	68	77	38
2 ½ *1	2.87*1.327	2.07		3.819	5.433	2.677	3.031	1.5
65*32	73*42.4	300		97	138	68	84	51
2 ½ *1 ¼	2.87*1.669	2.07		3.819	5.433	2.677	3.307	2
65*40	73*48.3	300		97	138	68	84	51
2 ½ *1 ½	2.87*1.900	2.07		3.819	5.433	2.677	3.307	2
65*25	76.1*33.7	300		99	140	70	77	38
3OD*1	3*1.327	2.07		3.898	5.512	2.756	3.031	1.5
65*32	76.1*42.4	300		99	140	70	84	51
¼ 3OD*1	3*1.669	2.07		3.898	5.512	2.756	3.307	2
65*40	76.1*48.3	300		99	140	70	84	51
½ 3OD*1	3*1.900	2.07		3.898	5.512	2.756	3.307	2
80*25	88.9*33.7	300	2-M12*65	112	150	76	79	38
3*1	3.500*1.327	2.07		4.409	5.906	2.992	3.110	1.5
80*32	88.9*42.4	300		112	150	76	84	51
¼ 3*1	3.500*1.669	2.07		4.409	5.906	2.992	3.307	2
80*40	88.9*48.3	300		112	150	76	84	51
½ 3*1	3.500*1.900	2.07		4.409	5.906	2.992	3.307	2
80*50	88.9*60.3	300		112	150	76	100	64
3*2	3.500*2.375	2.07		4.409	5.906	2.992	3.937	2.500
100*25	114.3*33.7	300	2-M12*75	140	176	90	79	38
4*1	4.500*1.327	2.07		5.512	6.929	3.543	3.11	1.5
100*32	114.3*42.4	300		140	176	90	92	51
¼ 4*1	4.500*1.669	2.07		5.512	6.929	3.543	3.622	2
100*40	114.3*48.3	300		140	176	90	92	51
½ 4*1	4.500*1.900	2.07		5.512	6.929	3.543	3.622	2
100*50	114.3*60.3	300		140	176	90	107	64
4*2	4.500*2.375	2.07		5.512	6.929	3.543	4.213	2.500
100*65	114.3*73	300		140	176	97	114	70
½ 4*2	4.500*2.874	2.07		5.512	6.929	3.819	4.488	2.75
100*65	114.3*76.1	300		140	176	97	114	70
4*3OD	4.500*3	2.07		5.512	6.929	3.819	4.488	2.75
100*80	114.3*88.9	300		140	176	95	134	89
4*3	4.500*3.500	2.07		5.512	6.929	3.74	5.276	3.5

Nominale Größe mm/in	Rohr O.D mm/in	Funktions-Druck PSI/MPa	Schrauben-Größe	Bemisst mm/in				Cuting Abmessungen des Loches
			Nein. - Größe mm	Ø	A	B	C	mm/in
125*25	139.7*33.7	300	2-M16*85	166	215	103	79	38
5.5OD*1	5.500*1.327	2.07		6.535	8.465	4.055	3.11	1.5
125*32	139.7*42.4	300		166	215	103	92	51
¼ 5.5OD*1	5.500*1.669	2.07		6.535	8.465	4.055	3.622	2
125*40	139.7*48.3	300		166	215	103	92	51
½ 5.5OD*1	5.500*1.900	2.07		6.535	8.465	4.055	3.622	2
125*50	139.7*60.3	300		166	215	108	107	64
5.5OD*2	5.500*2.375	2.07		6.535	8.465	4.252	4.213	2.500
125*65	139.7*76.1	300		166	215	108	114	70
5.5OD*3OD	5.500*3	2.07		6.535	8.465	4.252	4.488	2.75
125*80	139.7*88.9	300		166	215	108	132	89
5.5OD*3	5.500*3.500	2.07		6.535	8.465	4.252	5.197	3.5
150*25	165.1*33.7	300		192	241	116	79	38
6.5OD*1	6.500*1.327	2.07		7.559	9.488	4.567	3.11	1.5
150*32	165.1*42.4	300		192	241	116	92	51
¼ 6.5OD*1	6.500*1.669	2.07		7.559	9.488	4.567	3.622	2
150*40	165.1*48.3	300		192	241	116	92	51
½ 6.5OD*1	6.500*1.900	2.07		7.559	9.488	4.567	3.622	2
150*50	165.1*60.3	300		192	241	121	107	64
6.5OD*2	6.500*2.375	2.07		7.559	9.488	4.764	4.213	2.500
150*65	165.1*76.1	300		192	241	126	114	70
6.5OD*3OD	6.500*3	2.07		7.559	9.488	4.961	4.488	2.75
150*80	165.1*88.9	300		192	241	126	132	89
6.5OD*3	6.500*3.500	2.07		7.559	9.488	4.961	5.197	3.5
150*25	165.1*33.7	300		194	243	117	79	38
6*1	6.500*1.327	2.07		7.638	9.567	4.606	3.11	1.5
150*32	168.3*42.4	300		194	243	117	92	51
¼ 6*1	6.625*1.669	2.07		7.638	9.567	4.606	3.622	2
150*40	168.3*48.3	300		194	243	117	92	51
½ 6*1	6.625*1.900	2.07		7.638	9.567	4.606	3.622	2
150*50	168.3*60.3	300		194	243	122	107	64
6*2	6.625*2.375	2.07		7.638	9.567	4.803	4.213	2.500
150*65	168.3*73	300		194	243	127	117	70
½ 6*2	6.625*2.874	2.07		7.638	9.567	5	4.606	2.75
150*80	168.3*88.9	300		194	243	127	134	89
6*3	6.625*3.500	2.07		7.638	9.567	5	5.276	3.5
200*25	219.1*33.7	300	2-M16*100	250	305	145	79	38
8*1	8.625*1.327	2.07		9.843	12.007	5.709	3.11	1.5
200*32	219.1*42.4	300		250	305	145	92	51
¼ 8*1	8.625*1.669	2.07		9.843	12.007	5.709	3.622	2
200*40	219.1*48.3	300		250	305	145	92	51
½ 8*1	8.625*1.900	2.07		9.843	12.007	5.709	3.622	2
200*50	219.1*60.3	300		250	305	150	107	64
8*2	8.625*2.375	2.07		9.843	12.007	5.906	4.213	2.500
200*65	219.1*76.1	300		250	305	155	117	70
8*3OD	8.625*3	2.07		9.843	12.007	6.102	4.606	2.75
200*80	219.1*88.9	300		250	305	155	134	89
8*3	8.625*3.500	2.07		9.843	12.007	6.102	5.276	3.5
200*100	219.1*114.3	300		250	305	155	160	114
8*4	8.625*4.500	2.07		9.843	12.007	6.102	6.299	4.5

Montagevorschrift für Threaded&Grooved mechanisches T-Stück

1. Rohr-Vorbereitung
Die DichtungDichtfläche innerhalb 16mm des Loches säubern und die Dichtfläche auf Fehler sichtlich überprüfen, die korrekte Dichtung der Dichtung verhindern können. Das Loch auf Schweißungszeile nicht bohren
2. Grate entfernen
Jede mögliche Grate oder Typenstein entfernen bevor Installation, um die Dichtung zu schützen und Leckage zu verhindern
3. Gasket&Housing Installation
Die Dichtung in Anschlussgehäuse einschieben und den Tabulator in der Dichtunganordnung mit dem Tabulator sicherstellen, der im Gehäuse vertieft. Anschlussgehäuse über dem Rohrloch ausrichten, sicherstellend, dass die findenmuffe im Rohrloch ist
4. Ausrichtung
Die Brücke um das Rohr ausrichten, die Schrauben einschieben und die Muttern festziehen
5. Muttern festziehen
Die Muttern zur spezifizierten Schraubendrehkraft wechselweise und gleichmäßig festziehen
6. Installation komplett
Es sollte sogar Abstände auf zwei Seiten zwischen den oberen und untereren Gehäusen geben

Produktpalette

Starrer Rohrverbinder, flexible Kupplung, 90° Krümmer, 45° Krümmer, 22.5° Krümmer, 11.25° Krümmer, das T-Stück, das T-Stück verringernd (gefugt/verlegt), das Kreuz, das Kreuz verringernd (gefugt/verlegt), das Mechnical T-Stück (gefugt/verlegt), das Mechnical Kreuz (gefugt/verlegt), U-verriegelte Mechnical T-Stück, das Reduzierstück (gefugt/verlegt), Grooved Exzenterreduzierstück, gefugter aufgeteilter Flansch, gefugter Adapter-Flansch, Schutzkappe

Ausführliche Information

Bescheinigung : UL verzeichnet u. FM genehmigt
Material : Duktiles Eisen in Übereinstimmung mit ASTM A536, Grad 65--45--12
Gewinde : BSPT U. BSP U. NPT
Standardmantel : Epoxy-RAL3000
Wahlweise freigestellt : 1. angestrichenes 2.dacromat 3.galvanized
Farbe : Rot, blau, orange, weiß
Dichtung : EPDM/NBR/Silikon-Gummi
Schrauben und Muttern : ISO 898-1class 8.8
Zahlungsausdruck :  T/T, LC am Anblick
Paket : Kartone mit hölzernem Kasten der Ladeplatte
Lieferfrist : 25-40 Tage

Dichtung


Dichtung	Material	Temperaturspanne	Empfehlungen	Farbe
E	EPDM	- 34ºC~+110ºC (- 30~+230ºC)	Für Heißwasser, verdünnte Säure, ölfreies Gas und andere mecmicals (außer hybrocarbon) innerhalb der spezifizierten Temperaturspanne empfehlen. Nicht für Erdöl und Kohlenwasserstoff sich empfehlen	Grüner Streifen
D	NBR	- 29ºC~+82ºC (- 20~+180ºC)	Empfohlen für Erdölprodukte, Gas mit Öldampf-, Mineralöl- und Pflanzenöl. Empfohlen nicht für Hochtemperaturmaterialien	Orange Streifen
S	Silikon-Gummi	- 40ºC~+177ºC (- 40~+350ºC)	Empfohlen für die Hochtemperatur- und trockene Luft und einige Hochtemperaturchemikalien	Weiß

Warum 1nuo wählen?




Weifang Yinuo hat starke technische Stärke und besitzt das erstklassige Gerät und Technologie der Welt, sowie vollkommene Testmethoden. Alle Rauputze der grooved Befestigungen werden durch electric-furnace Einschmelzen, Onlineüberwachung und Kontrolle und automatische Formteilmethoden aufbereitet und produziert. Jetzt umfassen unsere Teildienste elf Mittelfrequenzofen, vier brachten vertikale Trennformteilzeilen und drei Farbanstrichzeilen voran. Anforderungen jedes Abnehmers können durch kundenspezifische Dienstleistungen gerecht geworden werden

Yinuos duktiles Eisen gefugte Befestigungen haben das Porzellan nationalen Typen Prüfung mehrmals hintereinander geführt, Zustimmungen ISO-9001 und FM&UL etc. Unsere Produkte sind unterschrieben durch China Ping An Insurance(Group) Co.,Ltd. Die grooved Rohrfittings sind breit verwendet in der Feuerbekämpfung, in der Klimaanlage, in der Wasserversorgung, im Abwasser, im Kleber, im Unterdruckdämpfen, in der Grubenrohrleitung und in der gewöhnlichen friedlichen Anlieferung.

CER Certificate&UL Listed&FM genehmigt




ø Gesamtbild:  Wo es Rohre gibt, gibt es 1nuo.
ø Unternehmensauftrag: Anschließenrohrleitung um die Welt, fördernd steuert in jedem Gebäude automatisch an
ø Konkurrierende Strategie: Zu Markt mit vollkommenen Produkten liefern, um Abnehmer mit ausgezeichnetem Service zu gewinnen
ø Kern-Wert: Pragmatische Ehrlichkeit, Qualität zuerst, kontinuierliche Innovation und mit Gewinn für beide Parteien Mitarbeit
ø Qualitätswert: Wir überleben mit Qualität und entwickeln uns durch Technologie
